ATOS ScanBox serie 7 & 8
Fuldautomatiseret 3D scanning af store emner
ATOS ScanBox serie 7 & 8 er et fuldautomatisk 3D målesystem fra Carl Zeiss GOM Metrology, baseret på 3D scanning og robotteknologi. Systemet kombinerer den nyeste teknologi med automatisering og høj sikkerhed.

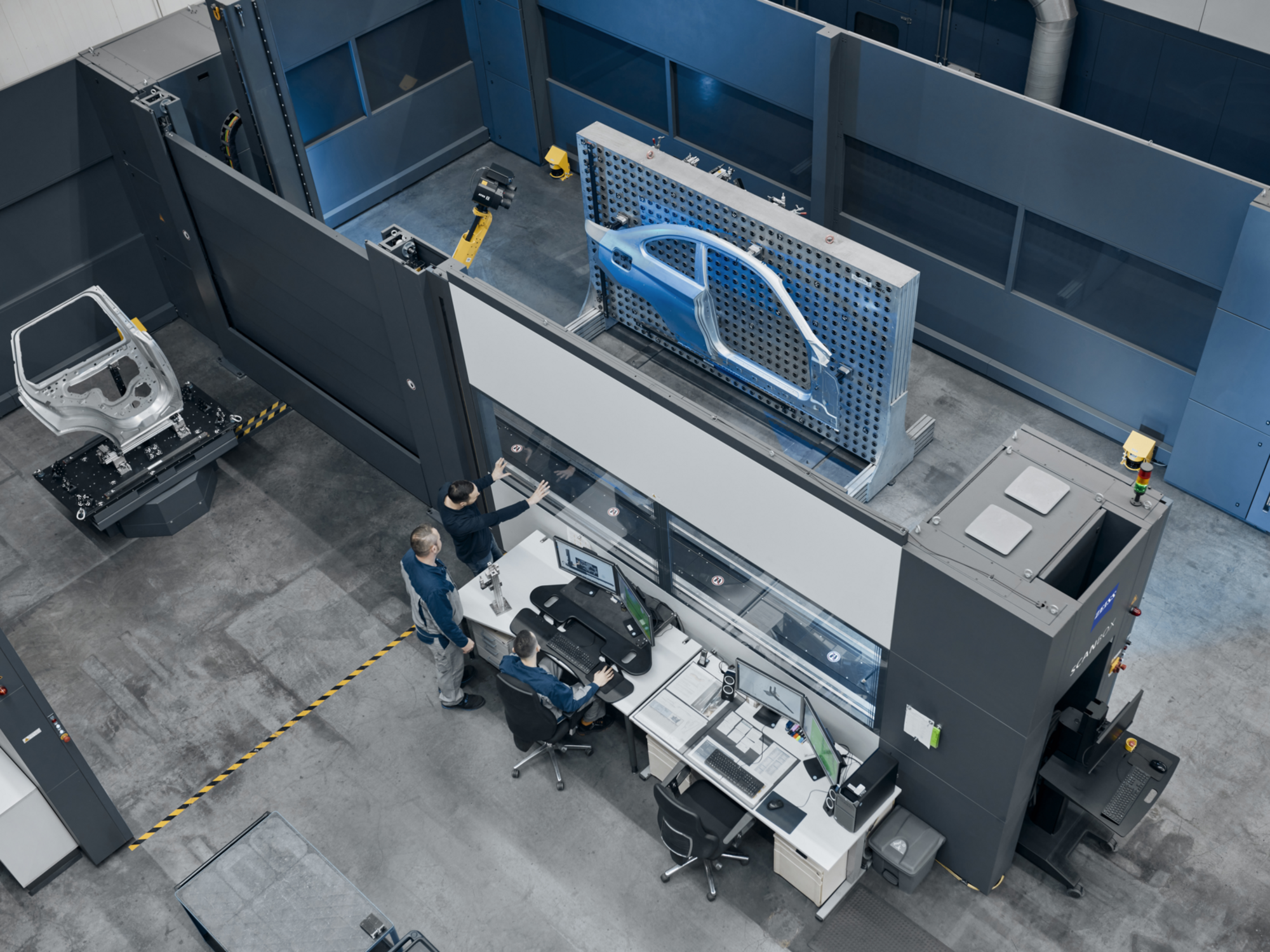

Fælles for serie 7 & 8 systemerne er, at 3D scannerens robot er placeret på et skinnesystem med en integreret vertikal lift, der giver øget fleksibilitet. Det primære arbejdsområde er uden rotationsbord; i stedet køres store emner på holdere direkte ind i arbejdsområdet.

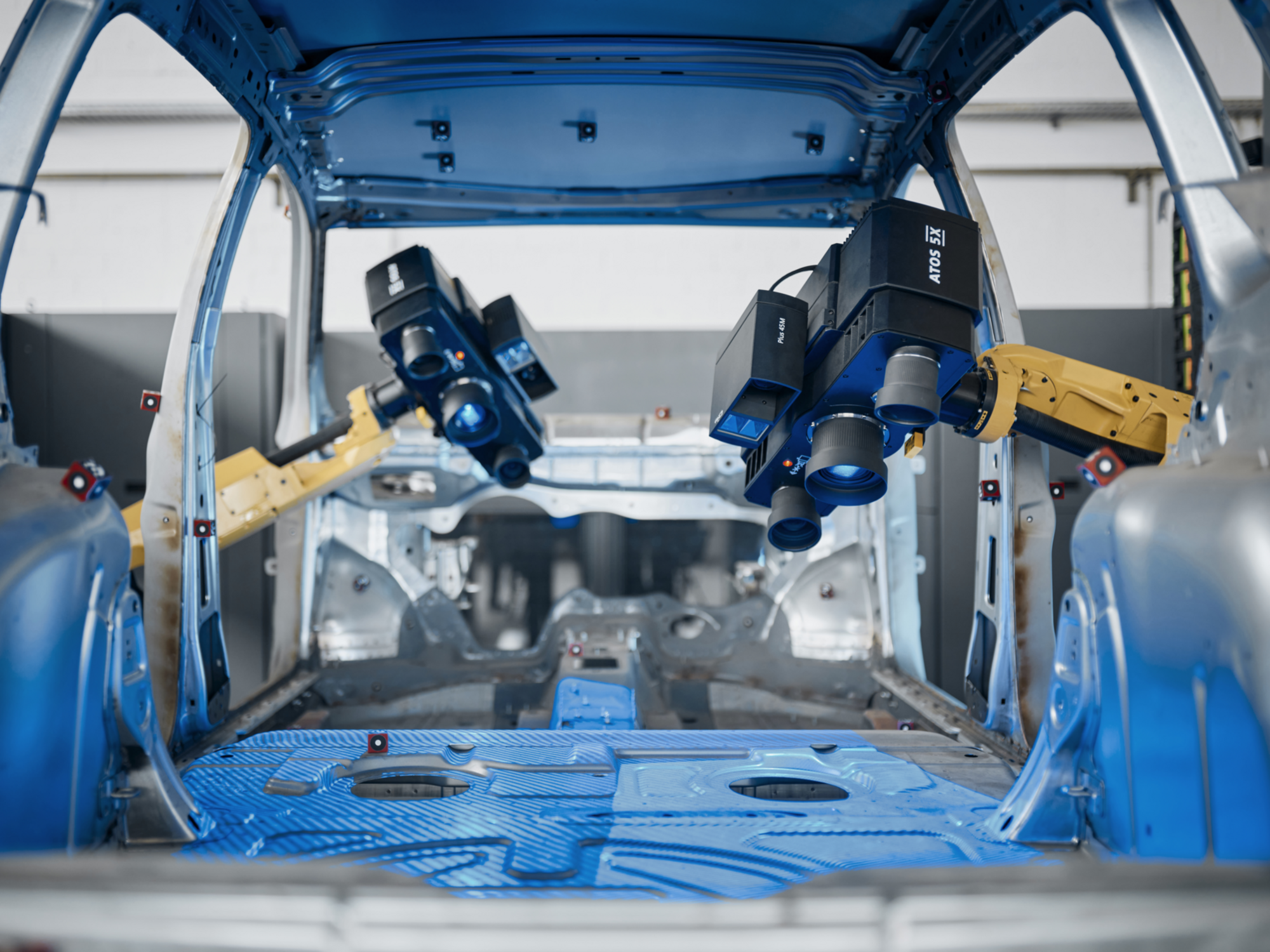

ATOS ScanBox serie 8 adskiller sig fra serie 7, ved at have to robotter, og dermed også to scannere. Begge robotter er monteret på deres eget skinne/lift system, så måling af store emner udføres samtidigt fra to sider.

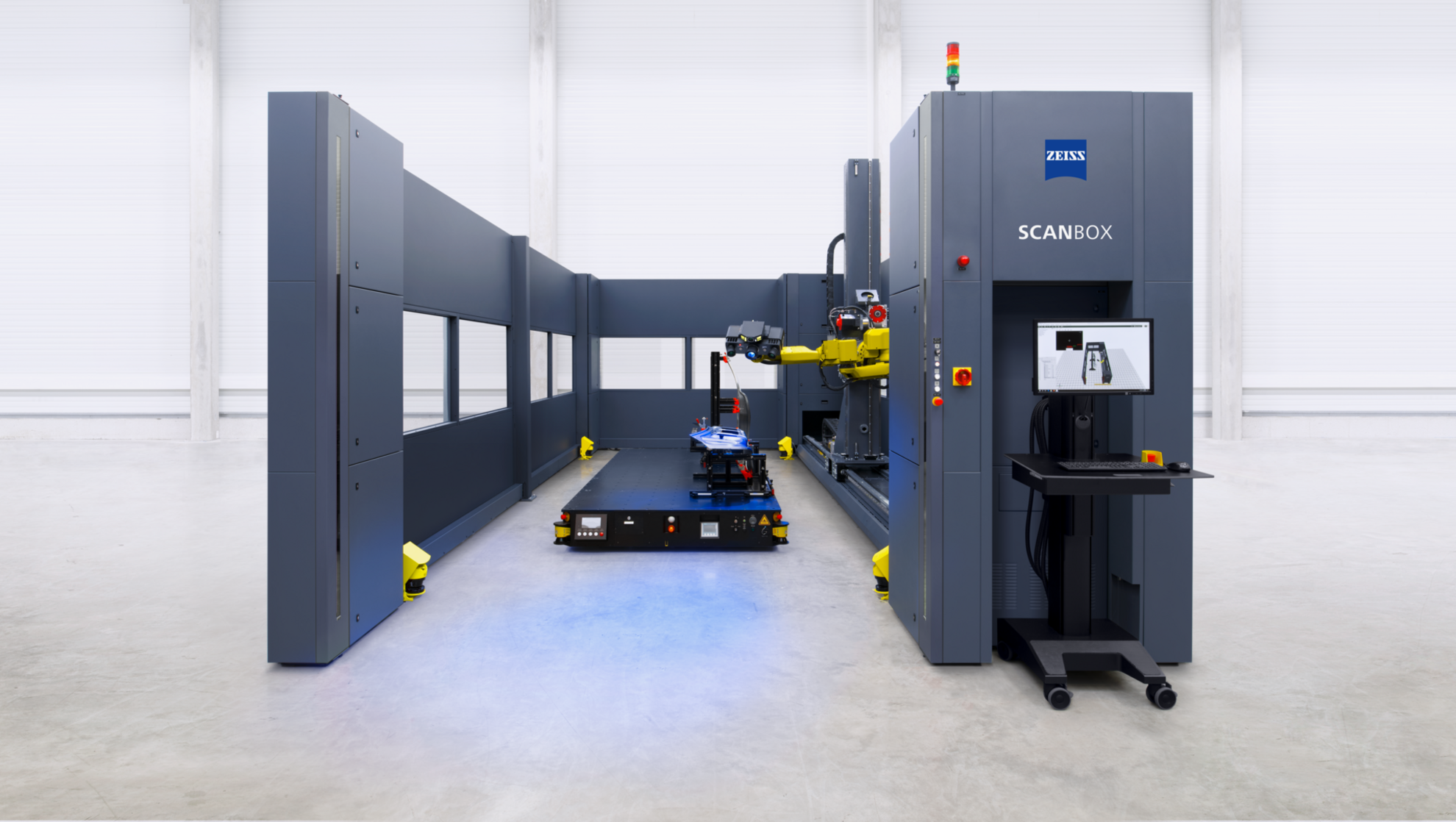

ATOS ScanBox 7260
ATOS ScanBox 8260
Integrerede eksterne rotationsborde
Begge serier kan udbygges med rotationsborde uden for det primære arbejdsområde. En vertikal skydedør kan køres ned, hvorefter emnet på rotationsbordet kan 3D scannes, mens der forberedes i det primære arbejdsområde. Rotationsbordet kan installeres enten på højre eller venstre side.
Ved ATOS ScanBox serie 8 kan der installeres et rotationsbord på hver side, for maksimal ydeevne. Alle indgange er sikret af lyssensorer.
Kvalitetssikring af essentielle emner
Med robottens patenterede 8-aksede system, leverer ATOS ScanBox serie 7 & 8 komplet overflademåling af emner, der grundet størrelse eller vægt ikke kan placeres på et rotationsbord.
En komplet geometrisk emneopmåling sikrer at omkostningstunge emner lever 100% op til de specificerede kvalitetskrav.
Ved at installere rotationsbord på siden af systemet, opnås et forøget output, da emner til rotationsbordene kan forberedes samtidig med, at der foregår opmåling i det primære måleområde.
Specifikationer
| ATOS ScanBox 7260 | ATOS ScanBox 8260 | |
|---|---|---|
| Dimensioner | 4750 x 10150 x 3900 mm | 5750 x 10150 x 3900 mm |
| Strømforsyning | 200-500 V (3 faser, 32 A) | 2 x 200-500 V (3 faser, 32 A) |
| Maks. emnestørrelse | Op til 6000 x 1250 mm | Op til 6000 x 2500 mm |
| Maks. emnevægt | Ubegrænset | Ubegrænset |
| Antal scannere | 1 | 2 |
| Automatiserede akser | 8-9 | 16-18 |
| Rotationsborde | 0-1 | 0-2 |
| Indgang | Lyssensor | Lyssensor |
| Dørvidde | 3050 mm | 3050 mm |
| Fastmontering til gulv | Ja | Ja |
| Lastemetode | Manuelt, kran, truck | Manuelt, kran, truck |
| Sensor kompatibilitet | ATOS 5, ATOS 5X | ATOS 5, ATOS 5X |
