Fotogrammetrisystemer
Optisk 3D koordinatmåling
3D koordinatmåling kan udføres med forskellige teknologier. Fælles for alle metoder er, at der opnås et 3D koordinat, der hvor det på forhånd er defineret eller vælges i processen.
Den klassiske metode til 3D koordinatmåling er en taktil opmåling med en koordinatmålemaskine, også kaldet CMM (Coordinate Measuring Machine). Denne type maskine kræver et fast granitplan og en probe eller en målearm for at gennemføre målingen.
Hos Zebicon tilbyder vi emneopmåling med fotogrammetri (CMM), som er en fleksibel berøringsfri teknologi.
TRITOP til 3D koordinatmåling

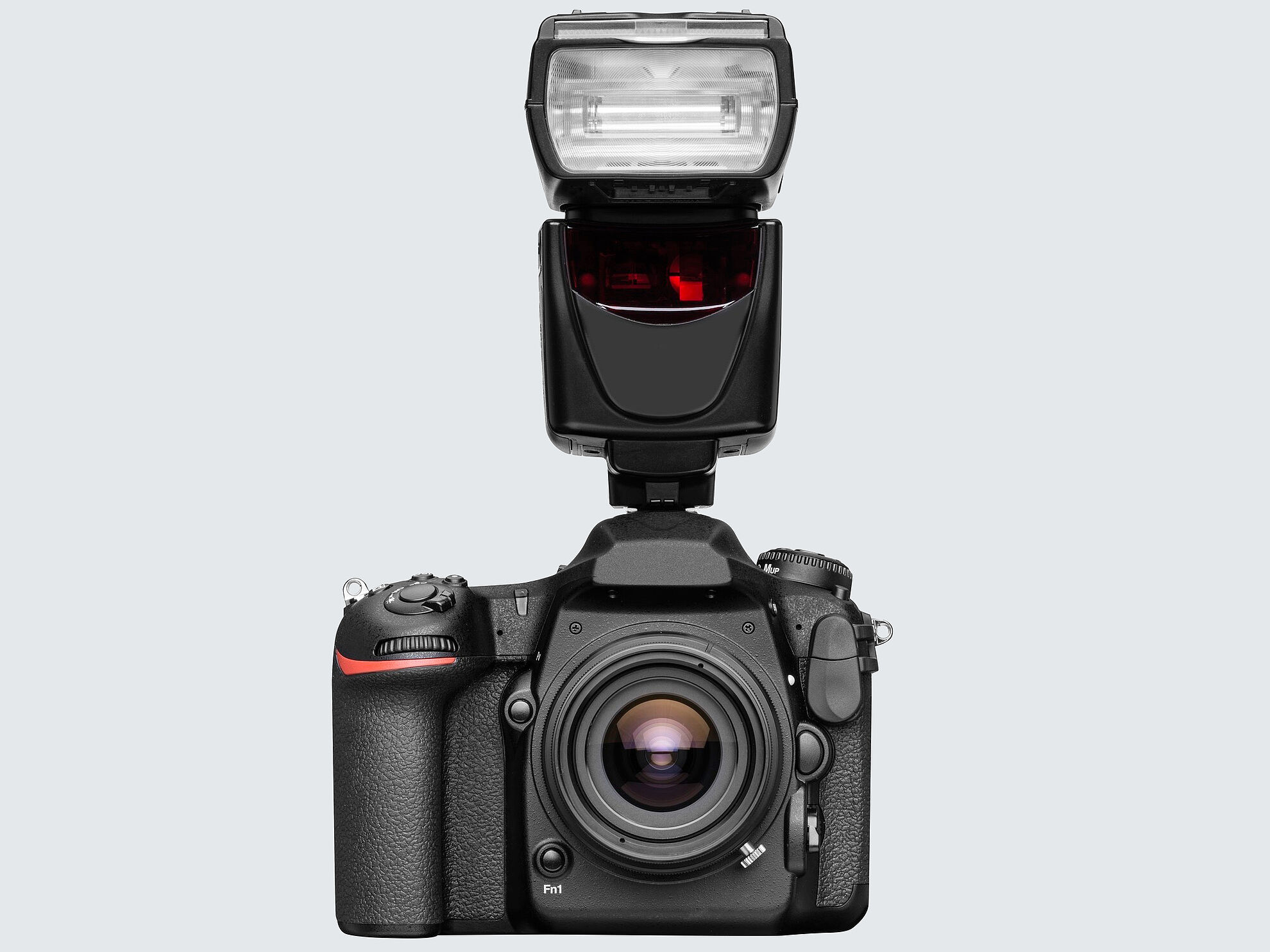

Carl Zeiss GOM Metrologys udstyr til 3D koordinatmåling hedder TRITOP, og er baseret på fotogrammetri, dvs. måling ved hjælp af fotografier. Teknologien definerer præcise 3D positioner på markører og synlige elementer.
Systemet er mobilt og kan derfor bruges til 3D opmåling on-site, også under ekstreme forhold. To certificerede kalibreringsstænger sikrer præcision og sporbarhed i opmålingen.
TRITOP kan bruges til:
- Kvalitetskontrol af store emner
- Verifikation af fiksturer og holdeværktøjer
- Statisk deformationsanalyse
Bliv klogere på hvad vi kan opmåle med fotogrammetri
Siemens Gamesa
I et udviklingsprojekt med Siemens Gamesa har Zebicon optimeret vindmølleproducentens måleprocesser af statorer og flanger med TRITOP CMM.
Vindmølleplatform

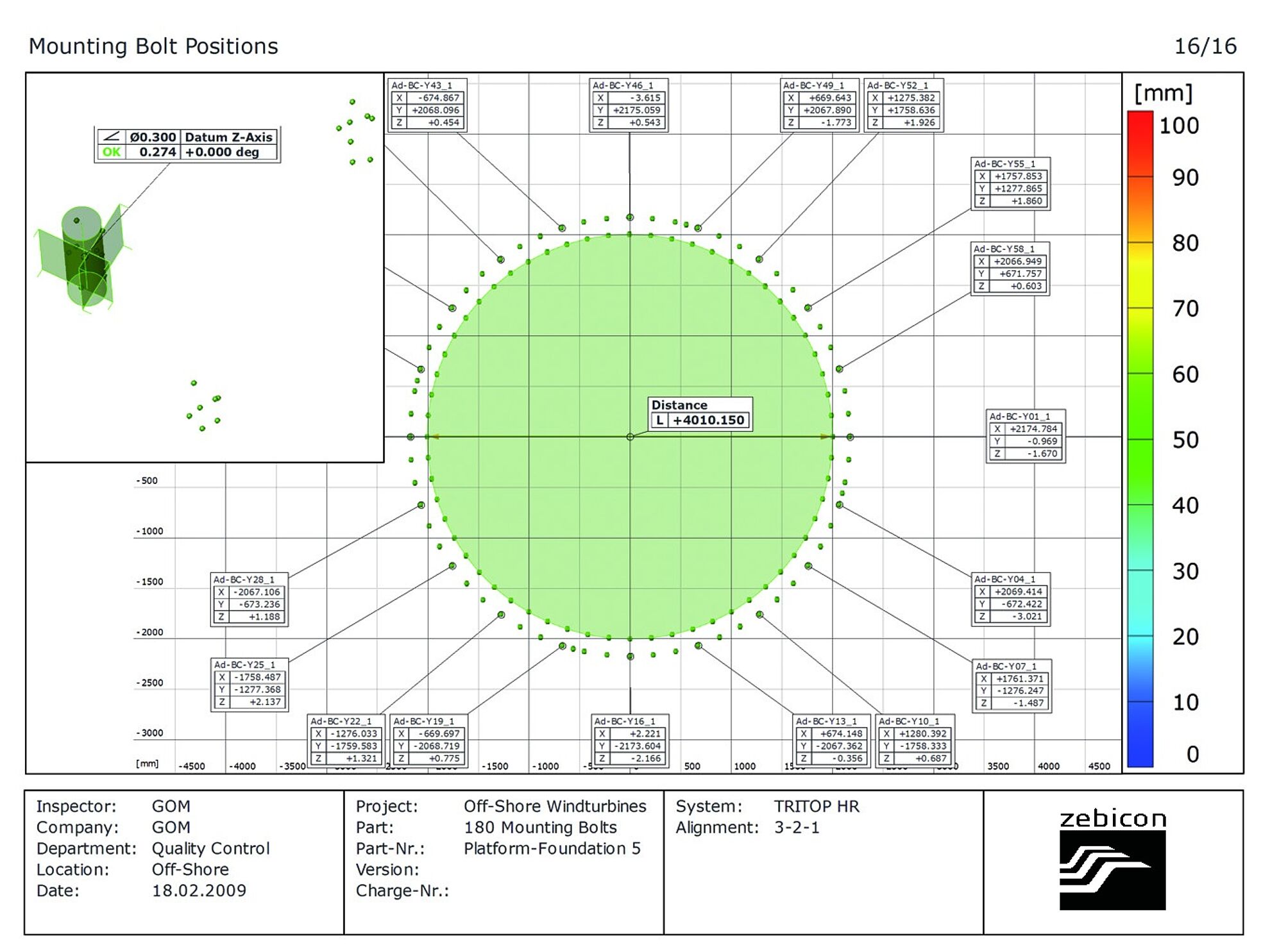

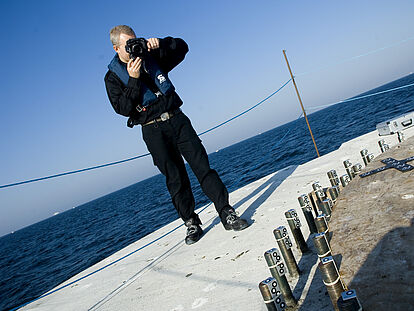

Vattenfall A/S skulle have opmålt boltpositioner på en gruppe vindmølleplatforme før montage af tårnsektioner. Zebicon brugte fotogrammetri til at udføre opgaven.
Danish distributor of metrology systems
At Zebicon we are specialists in 3D scanning and industrial measuring techniques. We offer services within 3D scanning and measuring, and sell optical metrology systems from the German company Carl Zeiss GOM Metrology.
With great know-how technically and professionally, we assist in choosing the right solution if you consider to buy your own metrology system. Zebicon ensures that the necessary training and education is provided, and we also deliver support afterwards.
![[Translate to English:] ZEISS Certified Metrology Partner](/fileadmin/_processed_/1/8/csm_ZEISSCertifiedMetrologyPartnerRGB_e98c825071.png)
Opmåling med fotogrammetri

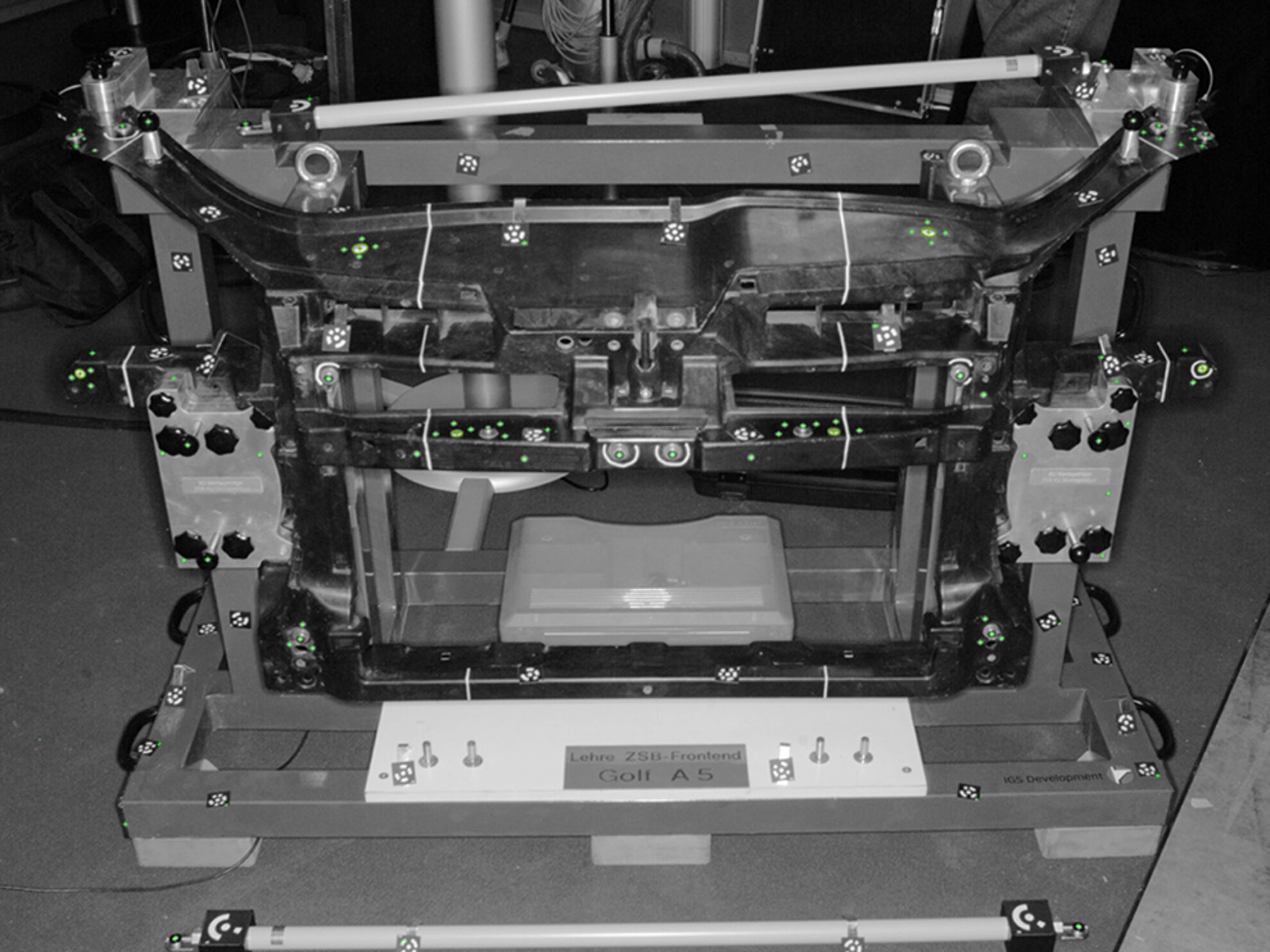

Ved opmåling med TRITOP CMM sættes referencemærker på emnet og resultatet af opmålingen er XYZ koordinater der hvor referencemærkerne er placeret.
De opmålte koordinater kan anvendes til målsætning af emnets geometri. Planer, cylindre, vinkler, radier m.m. kan opmåles og koordinaterne kan sammenlignes med CAD data.

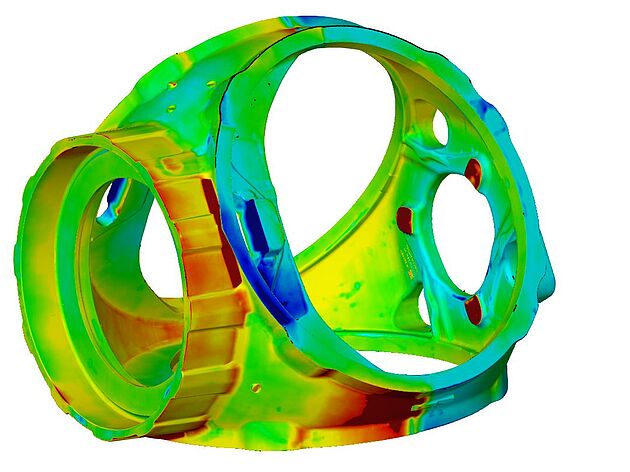

Ved sammenligning med CAD kan hver enkelt koordinats afvigelse til CAD parten oplyses.
