CT scannere
3D computertomografi
CT scanning er røntgenscanning i 3D og kaldes også computertomografi. Teknologien er ideel til emneopmåling og materialeanalyse, da både indvendige og udvendige geometrier dokumenteres.
Med CT scanning er det muligt at inspicere hulrum, kanaler og andre skjulte detaljer samt analysere interaktioner mellem parter efter montage.

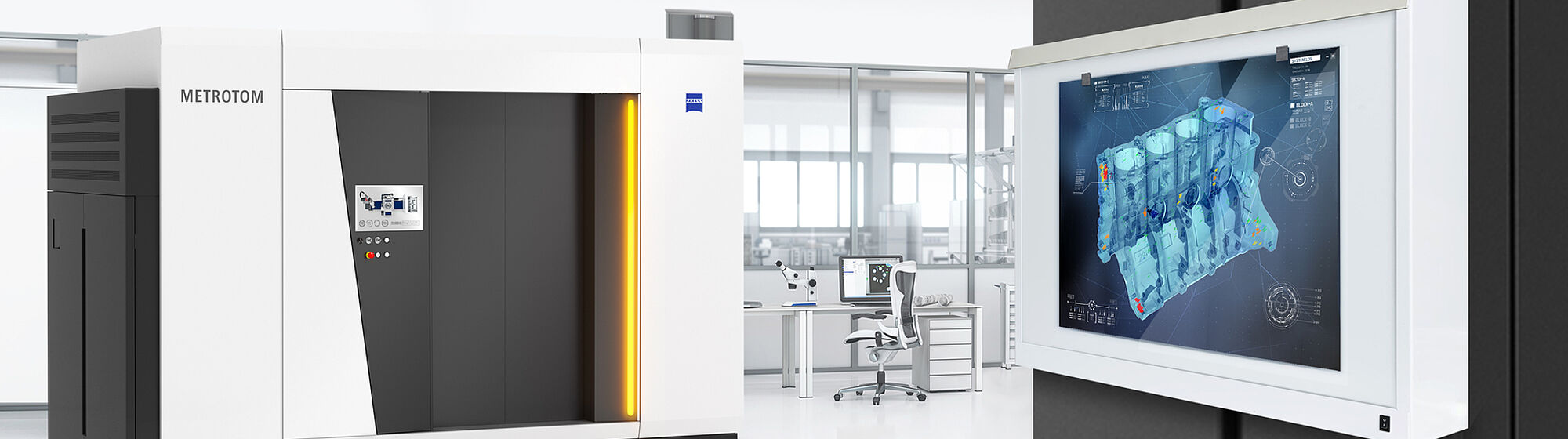

ZEISS METROTOM til industriel CT scanning

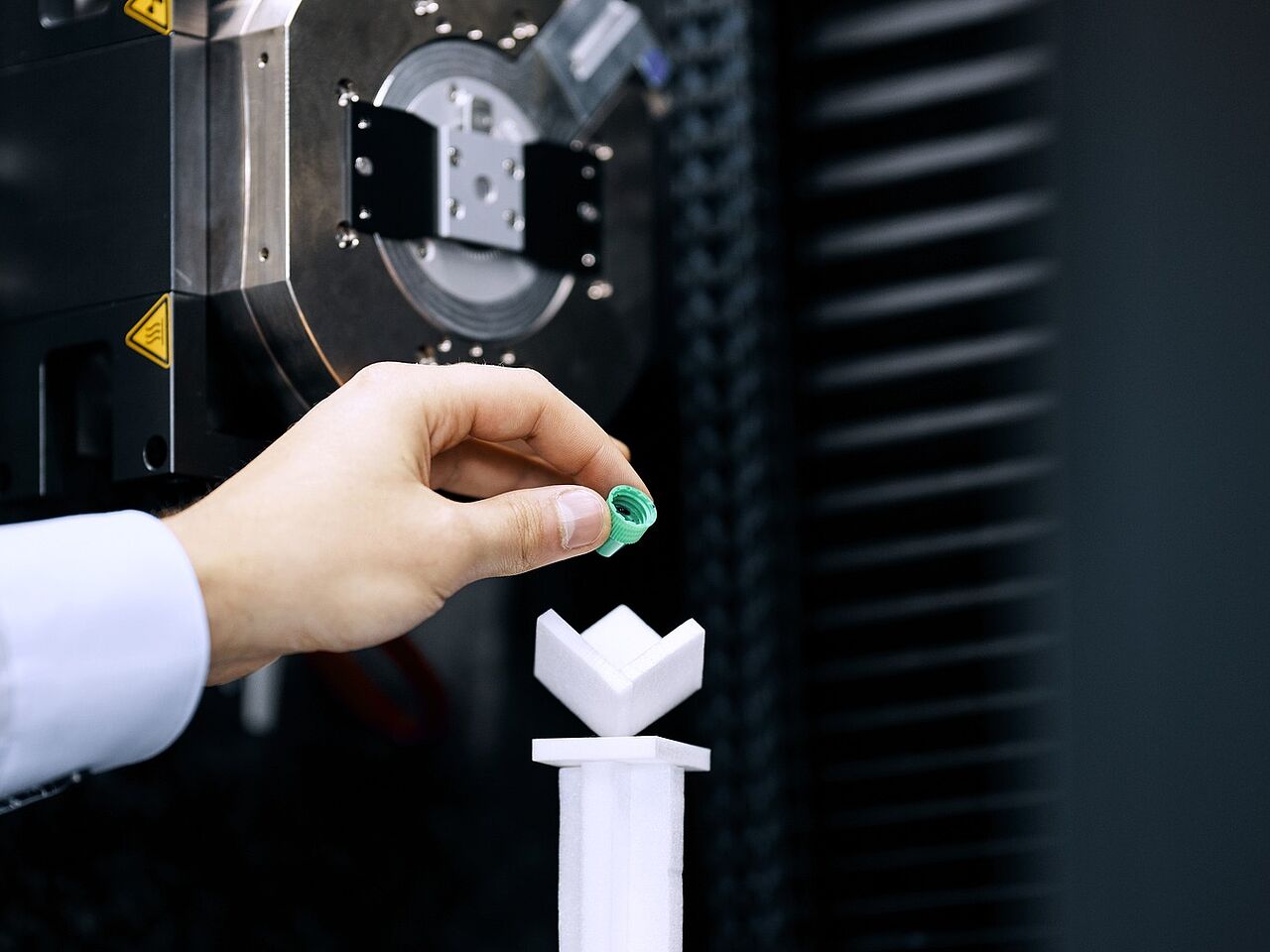

3D computertomografi fungerer ved, at et emne placeres foran en røntgenkilde og roterer 360º.
Mens emnet roterer, optages et stort antal røntgentværsnitsbilleder på et detektorpanel, og disse billeder kan ved hjælp af avanceret software kombineres til en komplet 3D model.
CT scanning bruges primært til kvalitetskontrol og emneopmåling, materialeanalyse, samt analyse af komponenter og montage.
Hos Zebicon tilbyder vi serviceydelser inden for CT scanning af emner op til Ø200 mm og er derudover distributør af CT scanner-serien ZEISS METROTOM.
Bliv klogere på hvad vi kan CT scanne

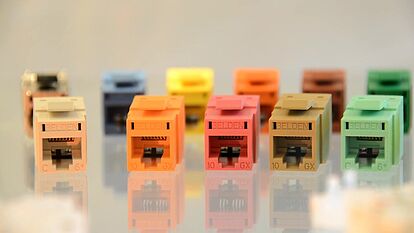

Stik
Belden Cekan A/S bruger CT scanning til at dokumentere og validere emner i udviklingsafdelingen.

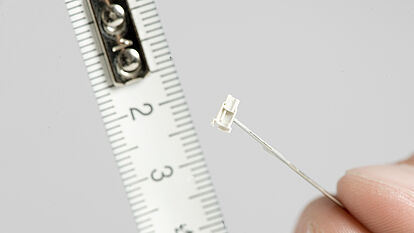

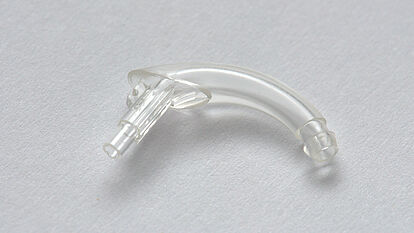

Tube lock

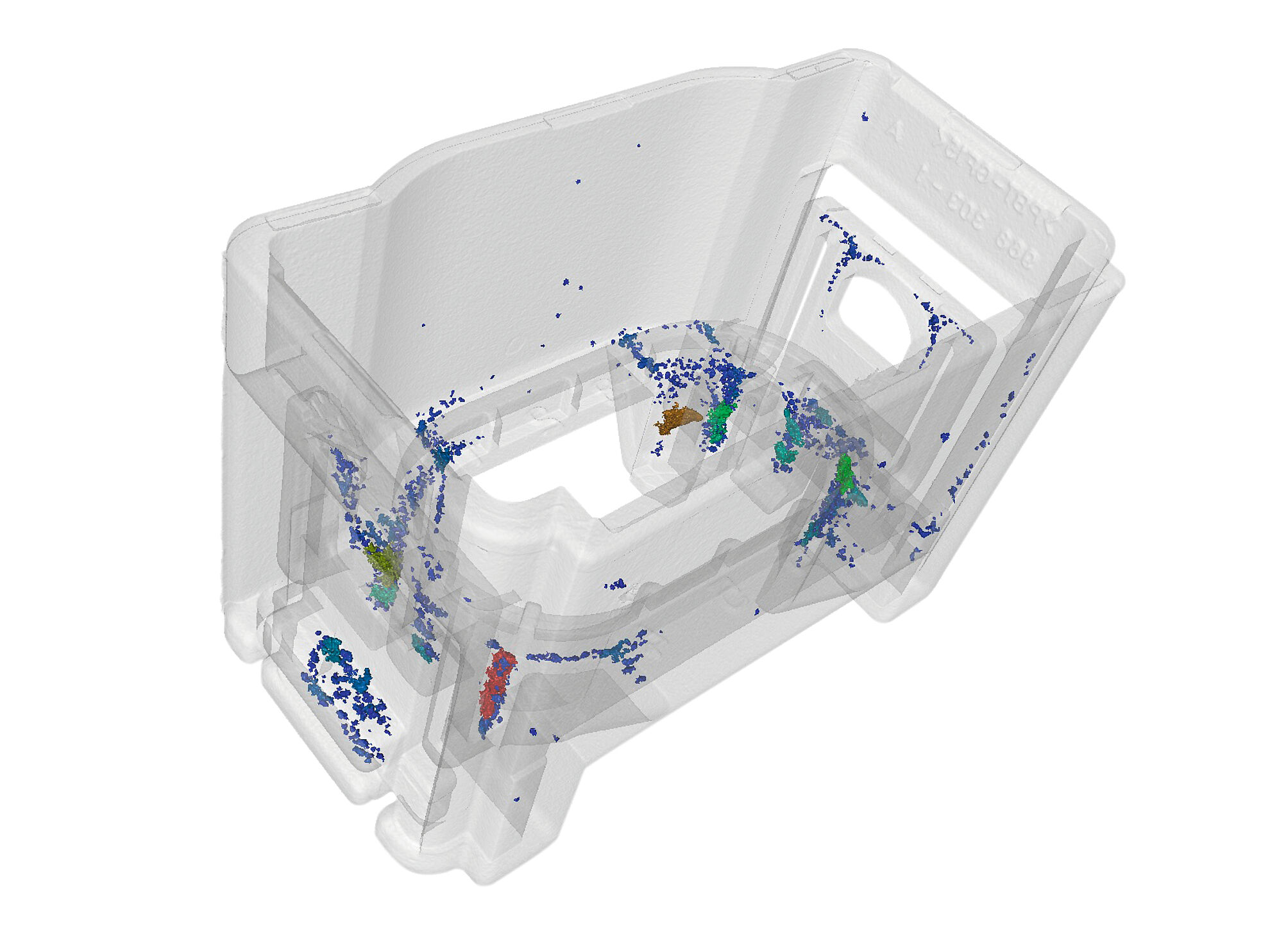

Sonion A/S ønskede at få opmålt et lille plastemne, som skulle analyseres med henblik på emnegodkendelse, samt dokumentation af luftlommer og fiberstruktur.

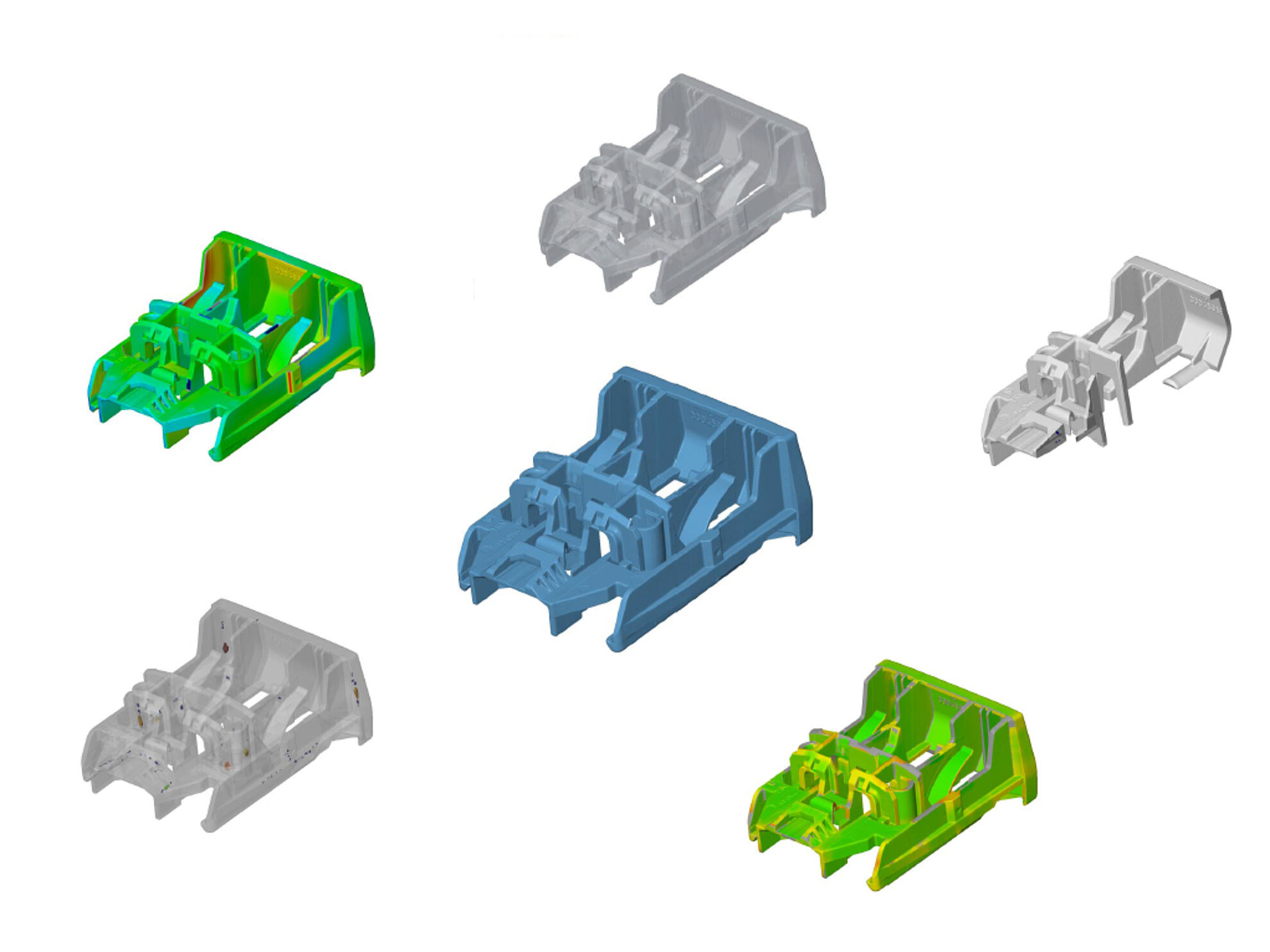

CT opmåling af flere emner
Med ZEISS METROTOM computertomografi kan alle dimensioner opmåles og inspiceres med blot et enkelt scan. Det er endda muligt at opmåle flere komponenter samtidigt i CT scanneren afhængig af emnernes størrelse.

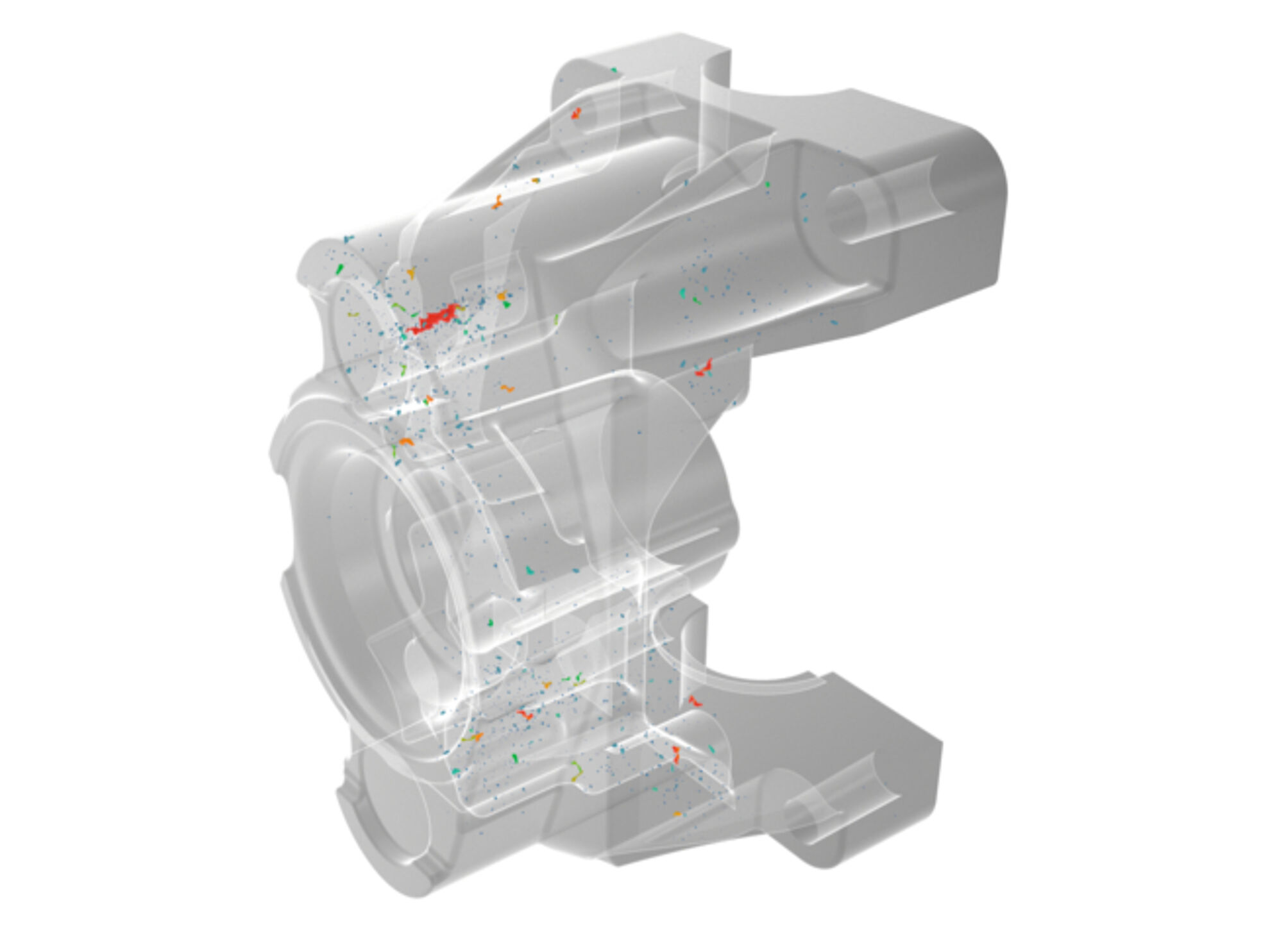

Derudover kan ekstra dimensioner inspiceres når som helst, ved at bruge de genererede data til at udføre supplerende analyse. Ved at sammenligne de scannede data med CAD data skabes et farveplot, der giver et visuelt overblik over hele emnets dimensionale nøjagtighed.
Særligt for ZEISS METROTOM-serien er, at systemerne giver sporbare måleresultater og lever op til eksisterende metrologistandarder.
Unikke features ved METROTOM
ZEISS METROTOM-serien byder på et bredt udvalg af CT scannere, hvor du kan finde alt fra systemer med stor brugervenlighed og lille footprint til avancerede CT scannere, der kan klare de mest krævende måleopgaver.
Med over 10 år på markedet, er METROTOM-systemerne bygget på en gennemtestet teknologi, og er en anerkendt målemetode inden for industrien.
Alle METROTOM CT scannere leveres med ZEISS INSPECT. Denne software er et stærkt værktøj, som giver mange muligheder for efterfølgende inspektion og analyse.
ZEISS METROTOM-serie

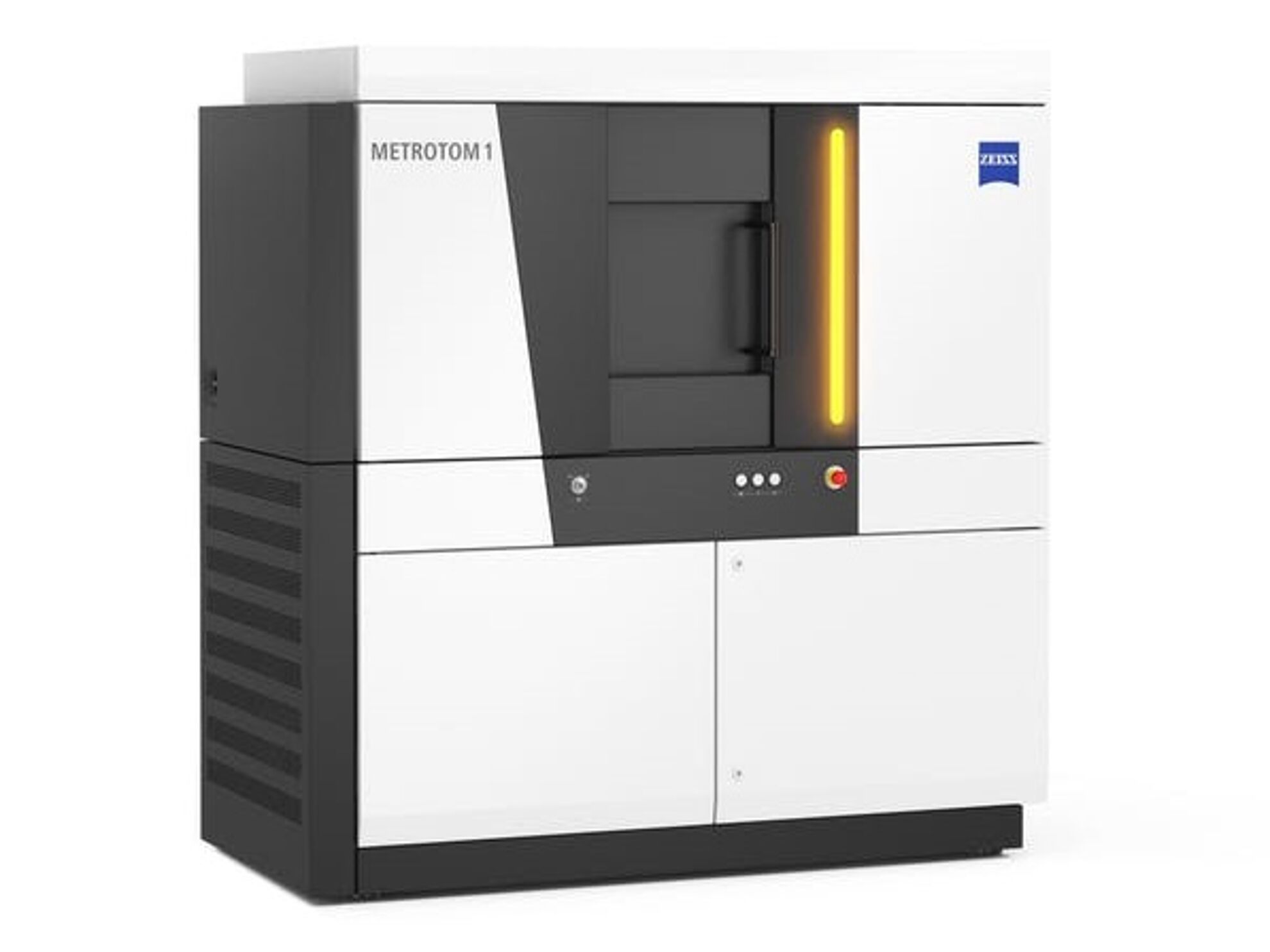

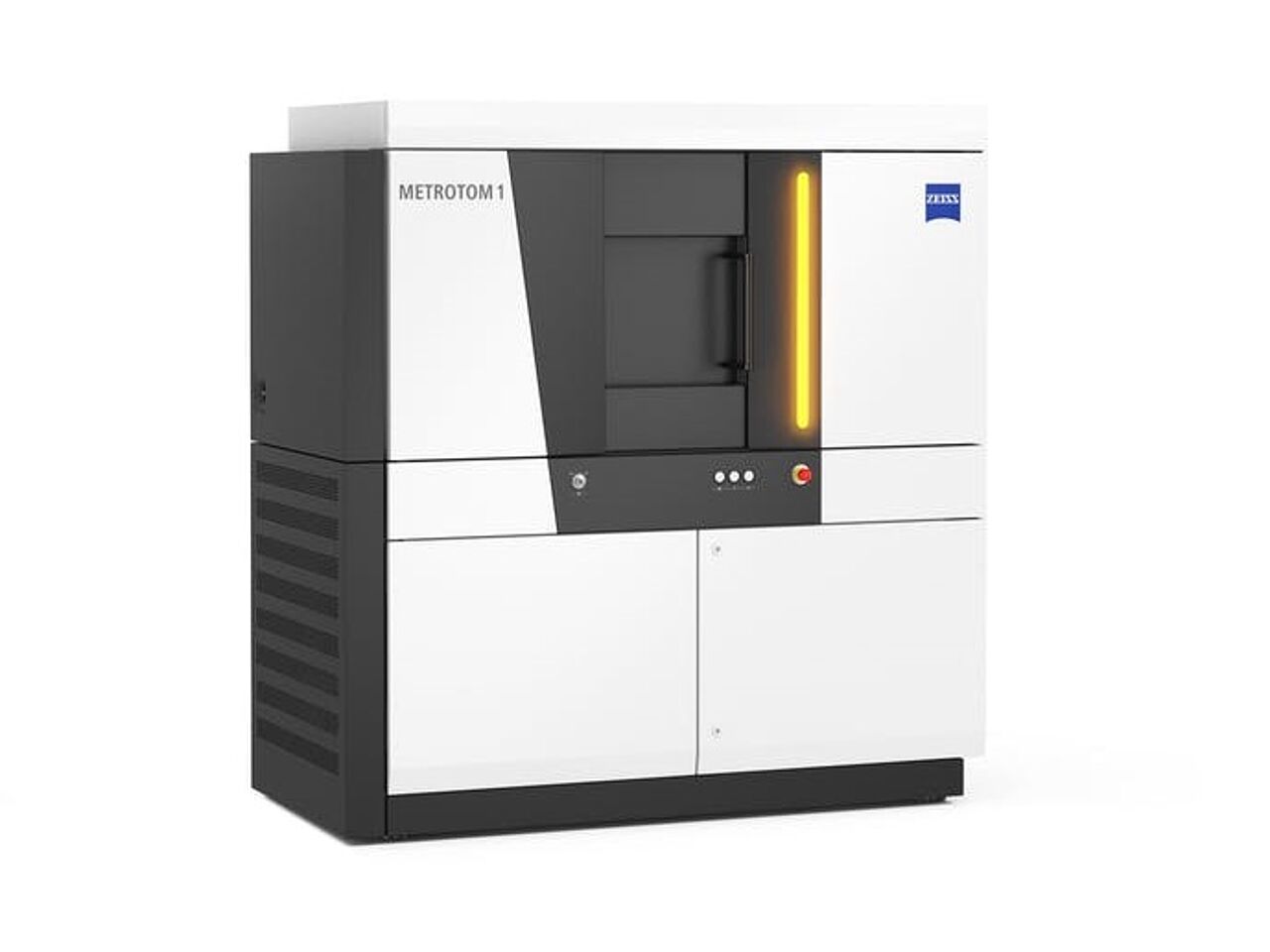

ZEISS METROTOM 1
ZEISS METROTOM 1 er en lille og brugervenlig CT scanner til opmåling af plastemner og emner af letvægtsmetal. Den kan scanne emner op til Ø170 mm og H 150 mm.

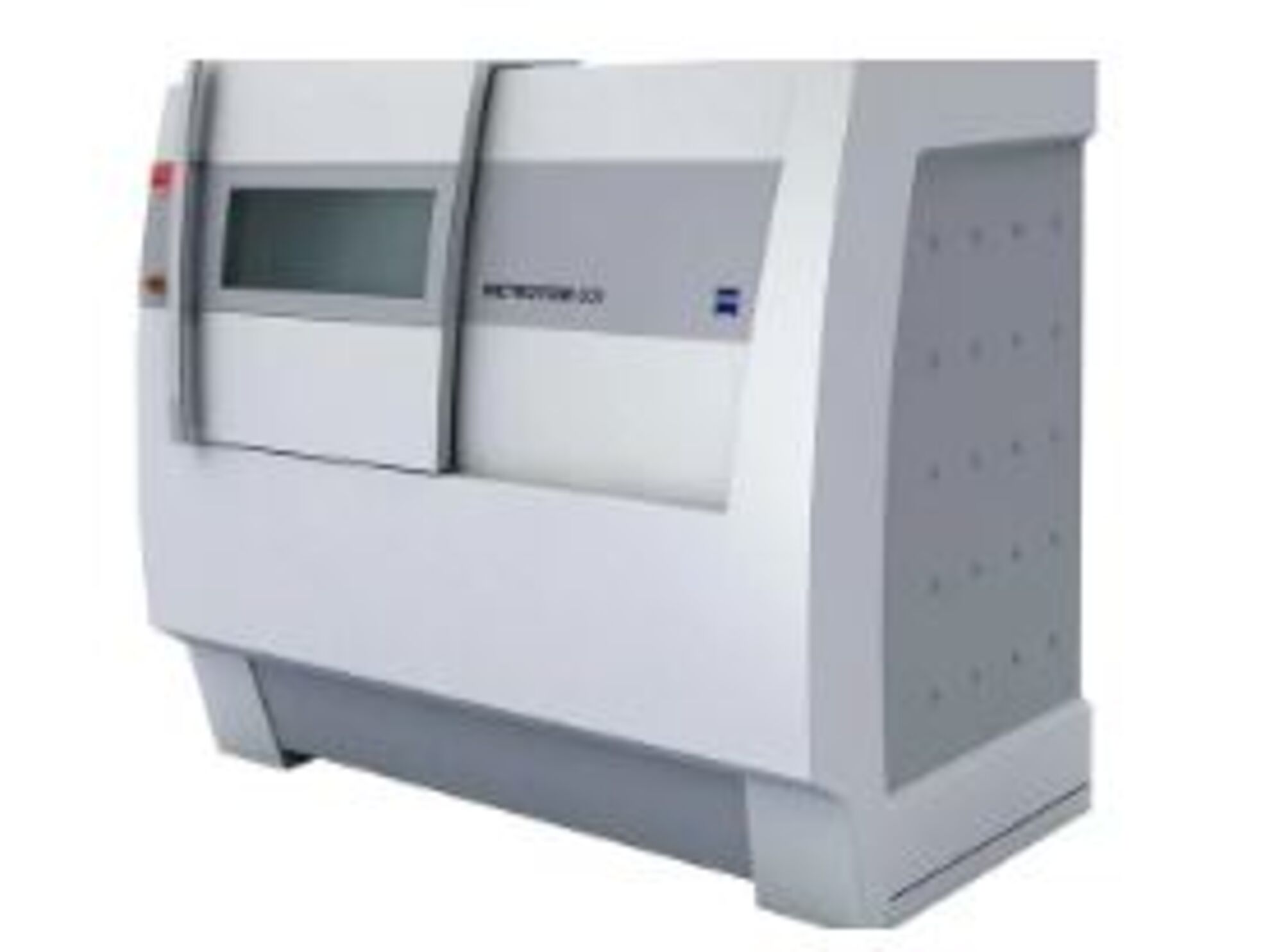

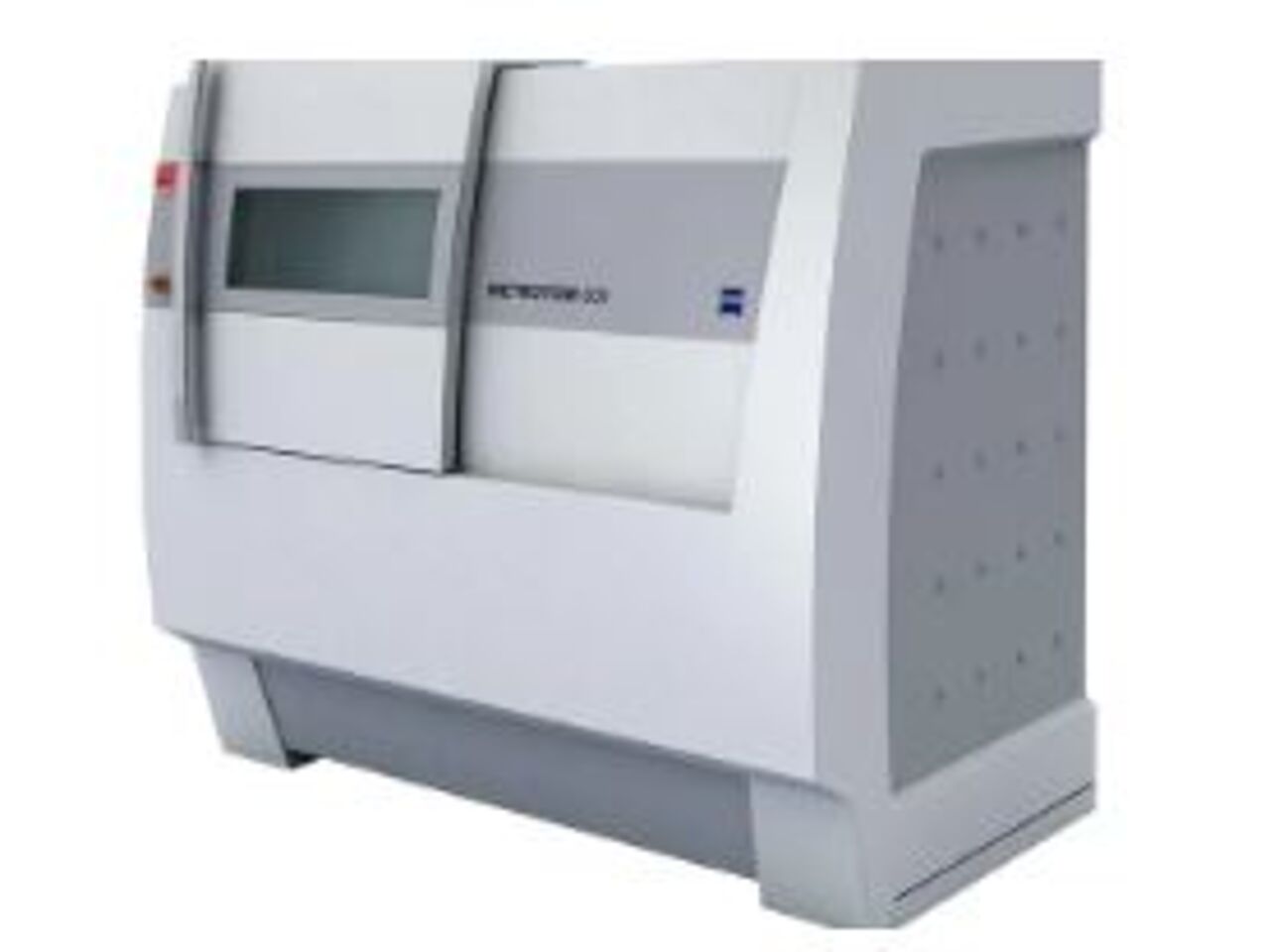

ZEISS METROTOM 800 130 kV
ZEISS METROTOM 800 130 kV er velegnet til opmåling af plastemner med høj nøjagtighed. Den kan opmåle emner op til Ø300 mm og H 260 mm.
Specifikationer

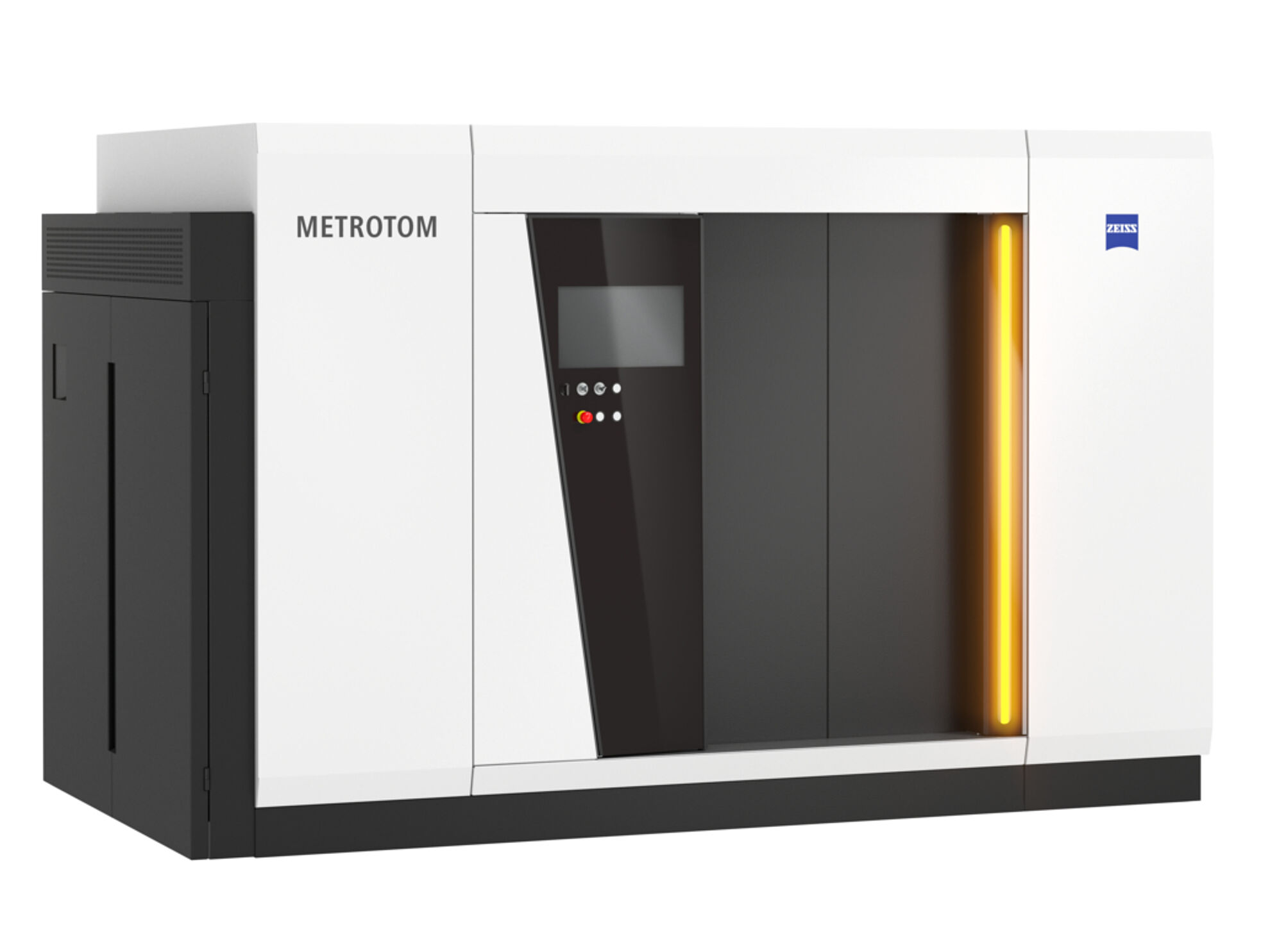

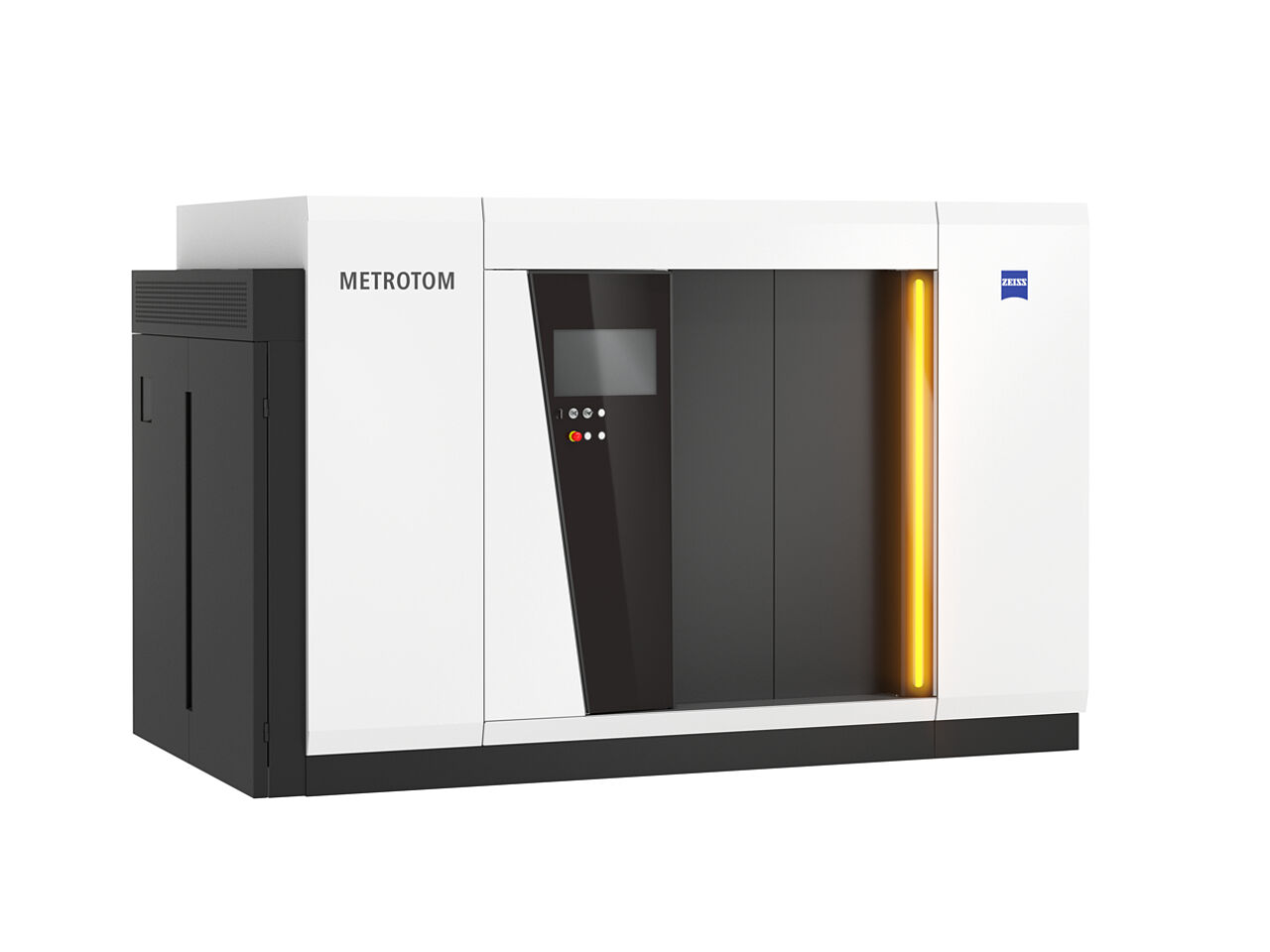

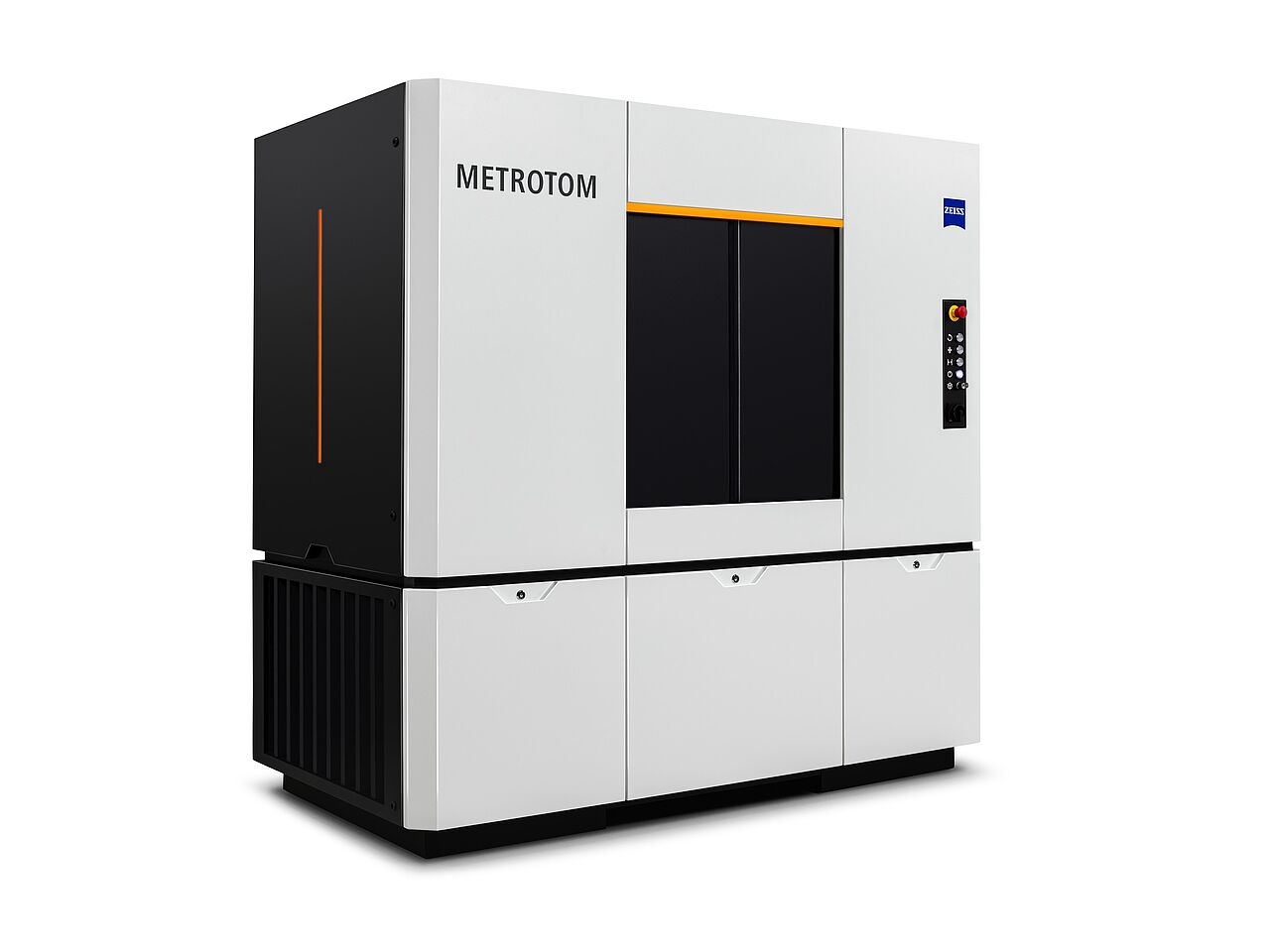

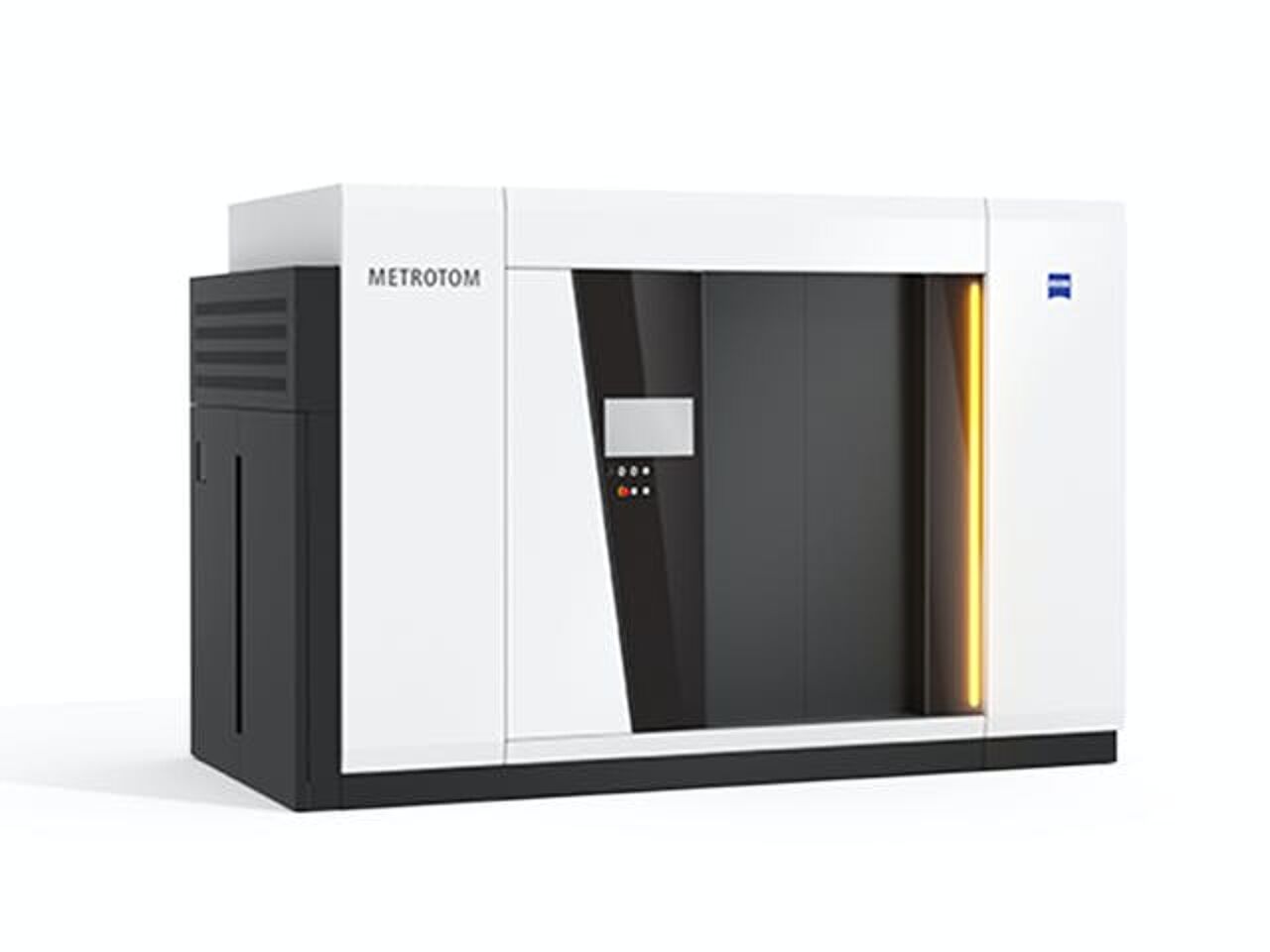

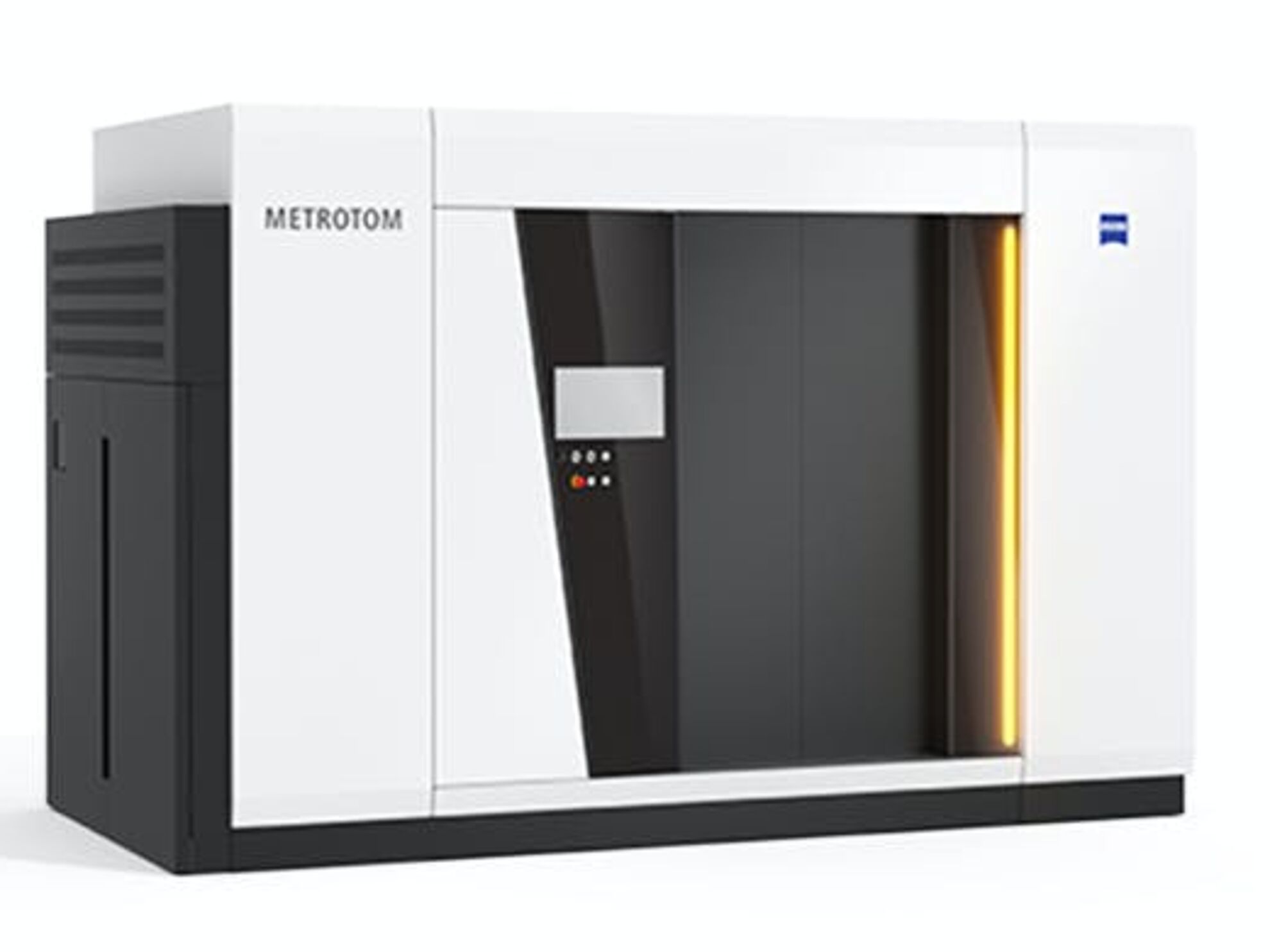

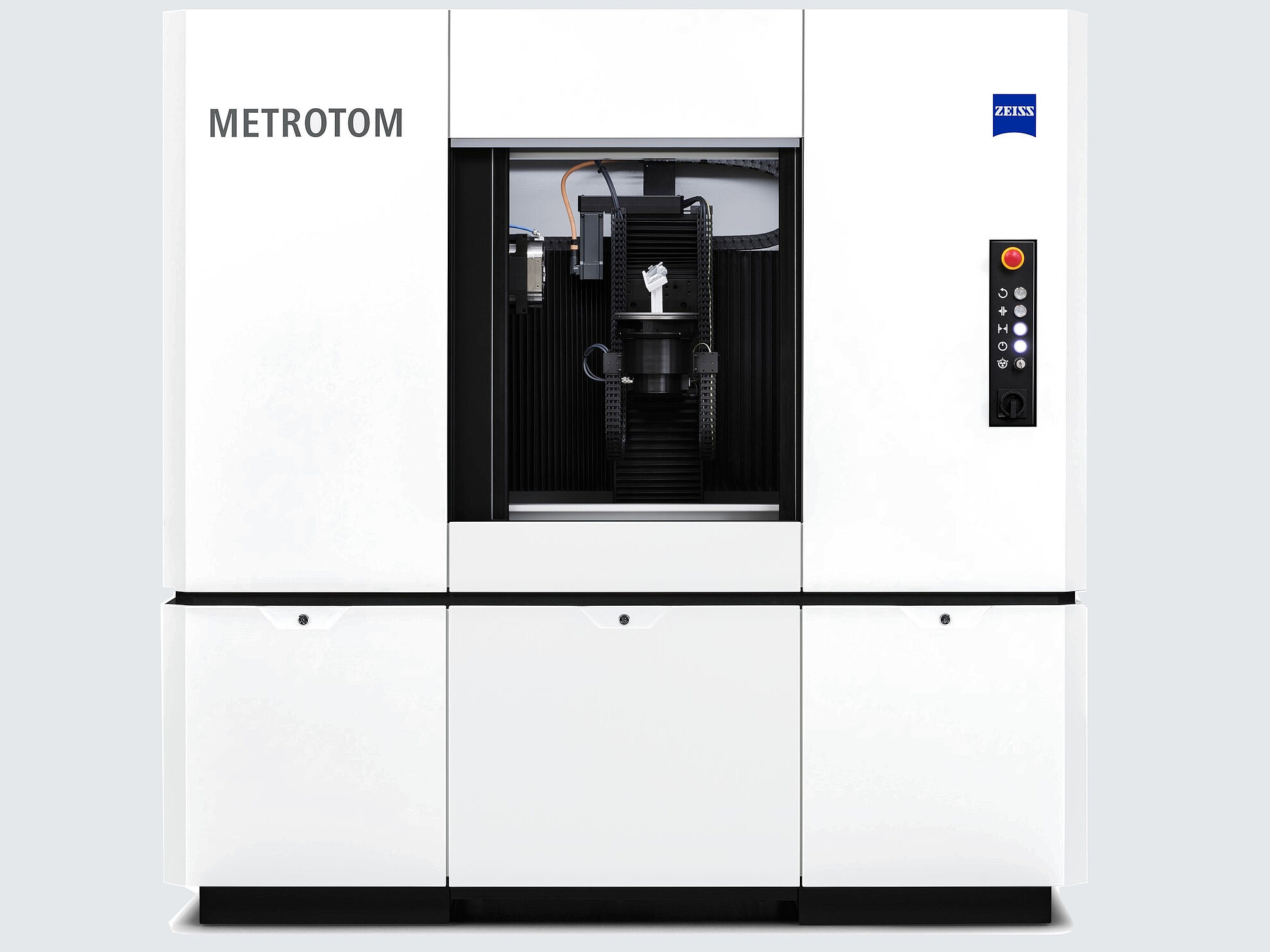

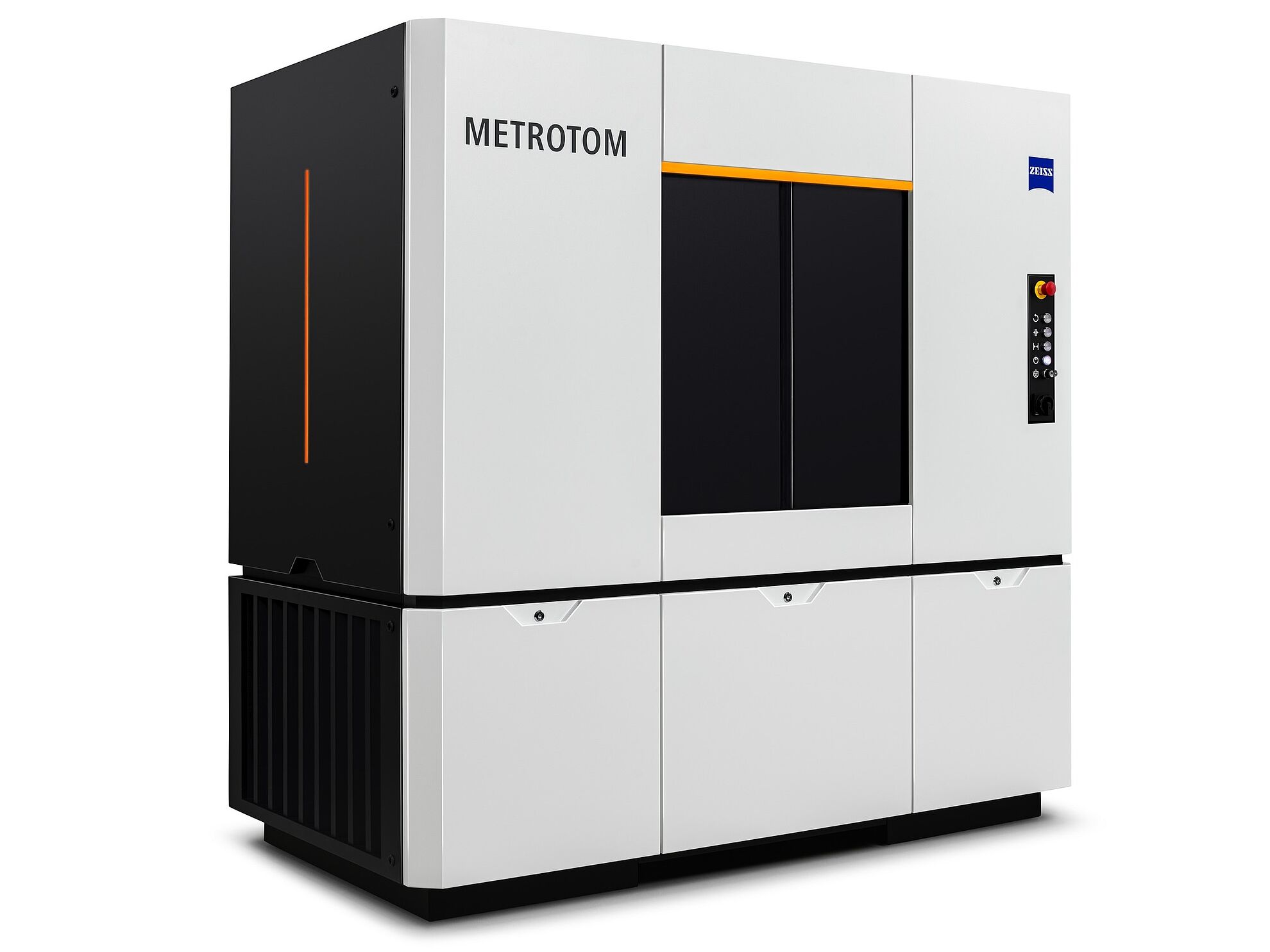

| METROTOM 1 | METROTOM 800 130 kV | METROTOM 6 scout | METROTOM 800 225 kV | METROTOM 1500 | |
|---|---|---|---|---|---|
| Dimensioner (mm) | 1750 x 1820 x 870 | 1960 x 2190 x 1310 | 2130 x 2200 x 1230 | 2050 x 3200 x 1820 | 2440 x 3700 x 1810 |
| Vægt (kg) | 2100 | 5700 | 4800 | 5000 | 6600 |
| Akser | 1 | 3 | 5 | 3 | 3 |
| X-ray kilde (kV) | 160 | 130 | 225 | 225 | 225 |
| Detektorpanel (pix) | 2560 x 2560 | 1536 x 1920 | 3008 x 2514 | 1024 x 1024 | 3072 x 3072 |
| Min. focal spot (mm) | - | 0.005 | 0.004 | 0.007 | 0.007 |
| Temperaturstyring | Ja | Ja | Ja | Ja | Ja |
| Emnestørrelse (mm) | Ø170, H 150 | Ø300, H 360 | Ø240, H 400 | Ø300, H 390 | Ø616, H 800 |
| Emnevægt (kg) | 5 | 5 | 5 | 5 | 50 |
Relaterede produkter og services
CT måleopgaver
Hos Zebicon udfører vi CT scanning som serviceydelse. Få opmålt dine emner til en fast lav pris, eller få et tilbud på din måleopgave. Vi står klar til at give dig faglig rådgivning og CT scanning i højeste kvalitet.
